鋅合金壓鑄件由于是一步成型，生產(chǎn)效率較高，同時鋅在自然界分布較廣，因此，在工業(yè)上，特別是在汽車工業(yè)上，對受力不大和形狀較復(fù)雜的結(jié)構(gòu)件和裝飾件都廣泛地采用鋅合金壓鑄件。由于鋅合金的化學(xué)穩(wěn)定性較差而且容易龜裂，重要的級表一般不用，所以需鍍以銅／鎳／鉻多層防腐裝飾性鍍層。
鋅合金壓鑄件，一般應(yīng)選用含鋁量為4％左右的鋅合金材料，以提高電鍍產(chǎn)品的合格率。
在電鍍鋅合金壓鑄件時，應(yīng)注意鋅合金壓鑄件的下列特點，并采取適當?shù)拇胧?/div>
(1)壓鑄件表面是一層致密的表層，約0．05mm～0．1mm。在表層的下面則是疏松多孔的結(jié)構(gòu)。為此，在磨光和拋光時，不要把表層全部拋去而露出疏松的底層。否則電鍍非常困難，而且會降低產(chǎn)品抗蝕性能。
(2)壓鑄件在壓鑄過程中是由熔融態(tài)成為固態(tài)的。因為冷卻時的凝固點不同，在壓鑄件表面上往往會產(chǎn)生偏析現(xiàn)象，使表面的某些部分產(chǎn)生富鋁相或富鋅相。為此在預(yù)處理時，不要采用強堿和強酸去油和浸蝕。因為強堿能使富鋁相先溶解，而強酸又能使富鋅相先溶解，從而在壓鑄件表面上形成針孔和微氣孔，并且會殘留下強堿液和強酸液，以致當鍍上鍍層后，容易引起脫皮和產(chǎn)生氣泡。
(3)鋅合金壓鑄件的形狀一般比較復(fù)雜，電鍍時應(yīng)該采用分散能力和覆蓋能力較好的溶液。為防止在凹入或掩蔽處發(fā)生鋅對電位正的金屬的置換，從而使結(jié)合力不好，預(yù)鍍層更應(yīng)選擇分散能力和覆蓋能力好的鍍液。
(4)所采用的鍍層最好為光亮鍍層，盡量避免拋光工序或者減輕拋光工作量。一方面因形狀復(fù)雜，不易拋光，另一方面也可保證鍍層厚度，確保質(zhì)量。
(5)第一層鍍層如果采用銅層，其厚度應(yīng)稍厚一些，因為當銅鍍到鋅合金表面上時，銅即擴散到鋅中，并形成一層較脆的銅鋅合金中間層，銅層愈薄擴散作用發(fā)生的愈快，因此銅的厚度至少要達到7μm或者再厚一些。
(6)多層鍍鉻層是鋅合金的陰極保護鍍層，所以鍍層必須有一定的厚度，保證鍍層無孔隙。否則由于鋅合金的電極電位較負，在潮濕的空氣中容易產(chǎn)生堿式碳酸鋅的白色粉狀腐蝕產(chǎn)物，故必須根據(jù)產(chǎn)品的使用條件，選擇合適的鍍層厚度。
(7)如果壓鑄工藝不合適，或壓鑄模具設(shè)計得不合理，使壓鑄表面產(chǎn)生冷紋、縮孔、疏松或針孔等，那么，即使電鍍工采取了措施，也往往不能獲得滿意的鍍層。
鋅合金壓鑄件上電鍍工藝：
(一)毛坯檢驗
零件表面不應(yīng)有裂紋、氣泡、疏松、劃傷等影響電鍍質(zhì)量的缺陷。如果缺陷不嚴重，要看這些缺陷是否可通過磨光、拋光予以排除，若不能排除，則不能電鍍。
(二)磨光
磨光是為去除毛坯表面毛刺、分模線、飛邊等缺陷。其方法有：布輪磨光、滾動磨光和振動磨光。磨光時不得干磨。磨光的壓力不宜大，滾筒轉(zhuǎn)速不宜高，以免磨削量過大。布輪磨光其粒度應(yīng)0．045mm～0．069mm以黃油膏為輔助磨料，新粘結(jié)的磨料應(yīng)倒去銳角，磨速應(yīng)少于1200m／min的速度。
(三)滾光
裝有磨料和滾光液的滾桶中進行滾光，磨料與零件一般為2．5：1，滾桶轉(zhuǎn)速不宜過高，一般以5～6轉(zhuǎn)為好。
(四)拋光
拋光是為了降低零件表面粗糙度，以保證鍍層的質(zhì)量。其方法類似磨光，但所用的拋光材料與磨光不同。布輪拋光一般用整體布輪，先用黃拋光膏后用白拋光膏，而且少用、勤用。拋光輪的直徑不宜太大，轉(zhuǎn)速不宜太高。滾光和振動拋光一般用玉米棒、果核、果殼、塑料屑等較軟材料，再加潤滑劑和零件一起滾動或振動。
拋光后的零件，應(yīng)盡快轉(zhuǎn)到下道工序，以防拋光膏干涸，去除困難。拋光輪圓周轉(zhuǎn)速不應(yīng)超過2100m／min，一般細小零件采用1lOOm／min～1600m／min低速。
(五)除油
(1)預(yù)除油。拋光后的零件，應(yīng)盡快用有機溶劑或表面活性劑清洗或擦洗以除去殘留的拋光膏或油污。也可用市售的除蠟水進行預(yù)除油。它具有無毒、無臭、不燃等特點，可有效地去除零件表面的殘渣和油污。其工藝條件：無磷洗衣粉50g／L～80g/L溫度60℃～90℃碳酸鈉5g／L～l0g／L去凈為止。如果配合使用超聲波，除蠟水濃度可用l0g／L～20g／L，溫度在50℃～60℃即可。
(2)化學(xué)除油。化學(xué)除油常用來代替溶劑除油或乳化除油。
鋅合金化學(xué)活性較強，所以不宜用強堿除油，溫度不宜太高，時間不宜太長。鋅合金壓鑄件化學(xué)除油規(guī)范，列于表5-2-1。

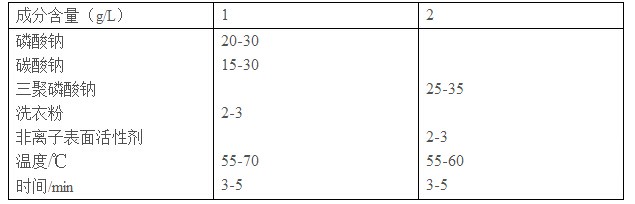

鋅合金壓鑄件化學(xué)除油規(guī)范
(3)電化學(xué)除油。鋅合金的電化學(xué)除油溶液必須是弱堿性的，應(yīng)盡量少用或不用氫氧化鈉。一般采用陰極電解除油。除油時間不宜過長，鋅合金壓鑄件電解除油工藝規(guī)范見表5—2—2。

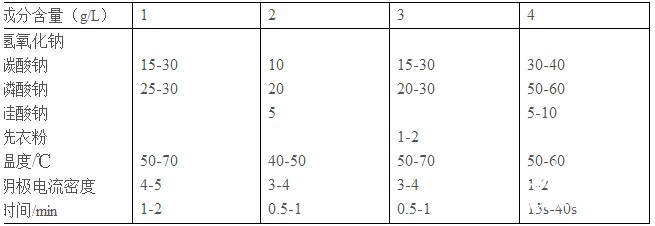

鋅合金壓鑄件電解除油工藝規(guī)范
除油液應(yīng)定期更換，防止異金屬達到一定濃度時，產(chǎn)生置換影響鍍層結(jié)合力，同時鐵基、銅基件應(yīng)分開進行。嚴禁用陽極電解除油。
(六)弱浸蝕
在1％～2％的氫氟酸或l％～2％的硫酸溶液中，于室溫下，處理5s一30s。溶液不要過濃，浸蝕時間不要過長，否則結(jié)合力不好。浸蝕后經(jīng)冷水清洗干凈。
(七)活化
為保證鍍層結(jié)合力，可按下列工藝活化：
(1)如果用氰化物工藝預(yù)鍍銅或黃銅，可在0．5％～l％的氰化鈉溶液中浸漬活化，然后不清洗帶電人槽電鍍。
(2)如果用中性檸檬酸鹽工藝預(yù)鍍鎳，可在3％～5％檸檬酸溶液中浸漬活化，然后不清洗帶電人槽電鍍。
(八)預(yù)鍍
鋅合金壓鑄件必須在一種對零件腐蝕性小的溶液中預(yù)鍍一層致密而結(jié)合良好的完整的金屬，以保證鍍層質(zhì)量。
(1)預(yù)鍍銅。鋅合金壓鑄件預(yù)鍍銅一般是在氰化物溶液中進行的。預(yù)鍍銅溶液中銅含量較低，游離氰化鈉較高，采用大電流沖擊，以保證深凹處能鍍上銅，同時帶電下槽。
(2)預(yù)鍍鎳。也可化學(xué)浸鎳。
(3)預(yù)鍍黃銅。用氰化預(yù)鍍黃銅代替氰化預(yù)鍍銅，可使鍍層的結(jié)合力更好。預(yù)鍍銅層不應(yīng)少于7微米，銅層過薄可以擴散到鋅基中，形成鋅銅合金中間層，影響結(jié)合力。
(4)化學(xué)浸鎳。化學(xué)浸(鍍)鎳有酸性和堿性二種，鋅合金壓鑄件采用堿性化學(xué)浸(鍍)鎳比酸性效果好，酸性易腐蝕基體，并出現(xiàn)鎳層發(fā)花現(xiàn)象。
為保證鋅合金壓鑄件基體與鍍層的結(jié)合可靠，可采用先預(yù)鍍氰化銅，再預(yù)鍍中性鎳的聯(lián)合預(yù)鍍工藝。
鋅合金壓鑄件在預(yù)鍍一層質(zhì)量合格的預(yù)鍍層后，可按一般工藝加厚銅或鎳鍍層，并根據(jù)要求按一般工藝進行其他金屬的電鍍。
點贊 0
舉報
收藏 0
評論 0
分享 80
- 漢鋼公司成功軋制省內(nèi)最寬鈦合金板材
552025-11-28
鈦合金螺絲模具拋光方法全解析
在工業(yè)產(chǎn)品朝著多樣化發(fā)展的進程中，提升直接影響產(chǎn)品質(zhì)量的模具質(zhì)量成為一項關(guān)鍵任務(wù)。在鈦合金螺絲模具制造流程里，形狀加工后的平滑
2025-11-28 55
TA9鈦合金抗氧化性能和抗拉強度分析
TA9鈦合金，主要成分為鈦和鈀，因其優(yōu)異的抗氧化性能而被廣泛應(yīng)用于高溫和腐蝕環(huán)境中。相比其他鈦合金，TA9具有更強的抗氧化穩(wěn)定性，尤
2025-11-07 165
TA8鈦合金抗氧化性能和抗拉強度分析
金屬元素鈦，常被用在航空航天、人工骨骼、心臟起搏器等高端制造專業(yè)領(lǐng)域，它重量輕、抗腐蝕，有著良好的生物相容性，對人體無毒無害，
2025-11-07 157
真空自耗熔煉：鈦合金鑄錠核心制備技術(shù)解析
真空自耗電弧熔煉（Vacuum Arc Remelting,VAR）作為當今鈦及鈦合金鑄錠生產(chǎn)的關(guān)鍵工藝，在高端制造業(yè)中具有不可替代的地位。該技術(shù)在真
2025-10-22 273
一篇文章帶你了解鈦合金成型的七大工藝
鈦合金以其優(yōu)異的強度、耐腐蝕性和生物相容性，在航空航天、醫(yī)療、海洋工程等領(lǐng)域廣泛應(yīng)用。然而，鈦合金的成形工藝復(fù)雜，需要根據(jù)零件
2025-10-21 208
TA2鈦合金抗氧化性能和抗拉強度分析
TA2鈦合金在航空、航天及生物醫(yī)藥等高端領(lǐng)域的應(yīng)用廣泛得益于其優(yōu)良的抗氧化性和高抗拉強度。本文從材料成分、抗氧化性能以及抗拉強度
2025-09-23 280
TA1鈦合金抗氧化性能和抗拉強度分析
TA1鈦合金因其優(yōu)異的機械性能和耐腐蝕性，廣泛應(yīng)用于航空航天、化工等領(lǐng)域。本文將從抗氧化性能和抗拉強度兩方面對TA1鈦合金進行分析，
2025-09-23 324
TC4鈦合金耐腐蝕性能和比熱容分析
1.優(yōu)異的耐腐蝕性能 TC4鈦合金（Ti-6Al-4V）因其獨特的金屬結(jié)構(gòu)，在多種環(huán)境下表現(xiàn)出卓越的耐腐蝕性能。TC4鈦合金含有約6%的鋁和4%
2025-09-22 455
TA9鈦合金耐腐蝕性能和比熱容分析
TA9鈦合金在航空、化工和海洋工程等領(lǐng)域有著廣泛應(yīng)用，尤其因其優(yōu)異的耐腐蝕性能和適中的比熱容而備受關(guān)注。本文將從耐腐蝕性能和比熱
2025-09-22 281
